Schéma tableau électrique triphasé maison individuelle : guide complet et pdf

Le schéma triphasé d’un tableau électrique pour maison individuelle représente le plan de câblage complet de votre installation alimentée en 400 V par trois phases. Il indique la position de chaque disjoncteur, différentiel et protection, ainsi que la répartition des circuits sur les trois phases. En format PDF, ce document sert de référence pour l’installation et de base indispensable pour la mise en conformité avec la norme NF C 15-100.

Monophasé ou triphasé : quelle différence pour une maison individuelle ?

La grande majorité des maisons individuelles en France est raccordée en monophasé 230 V, suffisant pour des logements standard. Le triphasé (400 V, trois phases + neutre) est réservé aux habitations dont la puissance souscrite dépasse 12 kVA, ou à celles qui accueillent des équipements énergivores : bornes de recharge rapide pour voiture électrique, pompes à chaleur de forte puissance, climatisations multi-split, ateliers avec machines-outils.

En 2026, la montée en charge des équipements dans les maisons neuves — et la généralisation des bornes de recharge — pousse de plus en plus de particuliers à opter pour un raccordement triphasé dès la construction. Ce choix s’anticipe en amont, car il conditionne la taille du tableau et le nombre de circuits à prévoir.

La différence essentielle au niveau du tableau est la présence d’un différentiel de tête 4 pôles au lieu de 2 pôles en monophasé, et d’une répartition des circuits sur les trois phases pour équilibrer les charges. C’est précisément ce qu’illustre un schéma bien réalisé.

À quoi sert le schéma d’un tableau électrique triphasé ?

Un schéma de tableau électrique n’est pas qu’un simple dessin technique. C’est un document de référence qui permet à l’électricien d’installer correctement chaque équipement, mais aussi au propriétaire de comprendre son installation. En cas de panne, il guide le diagnostic en quelques secondes : vous identifiez immédiatement le disjoncteur concerné et le circuit touché.

Pour les démarches administratives, ce schéma est souvent exigé par le bureau de contrôle lors d’une inspection du Consuel, ou par votre assureur en cas de sinistre électrique. Un PDF correctement complété, daté et signé par l’installateur a une vraie valeur probatoire.

Lors d’une rénovation importante — comme rénover une grange en maison habitable —, le schéma sert de base pour calculer les nouvelles puissances et évaluer si le tableau doit être remplacé.

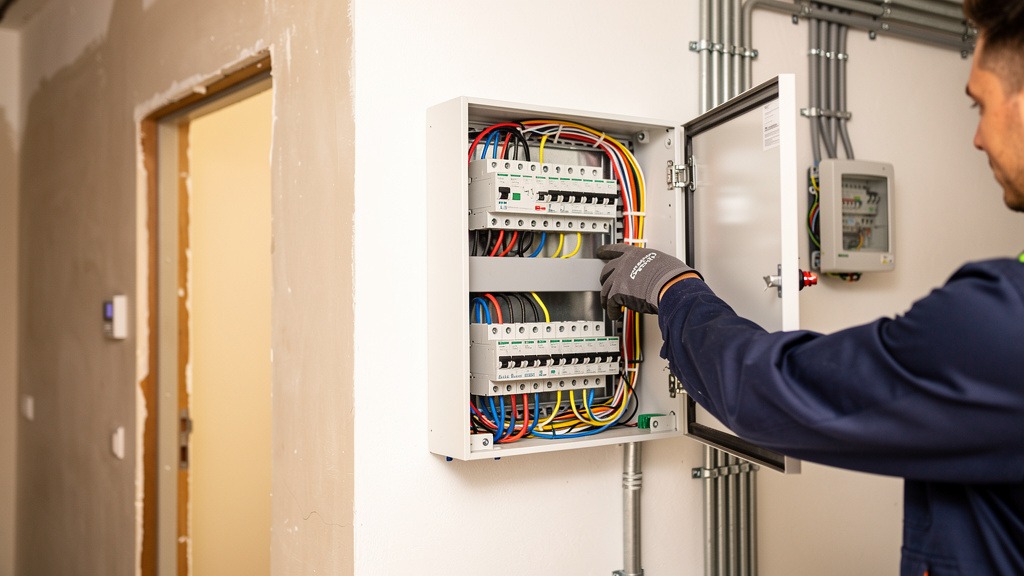

Que contient un tableau électrique triphasé type en maison individuelle ?

Un tableau triphasé résidentiel se compose toujours des mêmes éléments de base. En tête, on trouve un disjoncteur tétrapolaire calibré selon la puissance souscrite : 30 A pour 12 kVA, 45 A pour 18 kVA, 60 A pour 24 kVA. Viennent ensuite les interrupteurs différentiels 4 pôles (type AC ou A selon les circuits), puis les disjoncteurs divisionnaires sur chaque circuit.

La répartition des charges sur les trois phases est une étape clé : on distribue les circuits aussi homogènement que possible entre phase 1, phase 2 et phase 3. Un circuit de cuisson sur la phase 1, la borne de recharge sur la phase 2, le lave-linge et le lave-vaisselle sur la phase 3… Le schéma matérialise ces choix par des colonnes ou des couleurs distinctes.

Les circuits obligatoires selon la norme NF C 15-100 incluent : éclairage, prises 16 A, circuits dédiés pour les électroménagers, et un ou plusieurs circuits en 32 A pour les équipements puissants. Un tableau triphasé bien conçu prévoit aussi une ou deux rangées libres pour les évolutions futures.

Comment lire un schéma triphasé et identifier ses symboles ?

Sur un schéma standard, chaque rangée du tableau est représentée horizontalement. Les symboles normalisés permettent d’identifier chaque composant : un carré avec une croix pour un disjoncteur, un cercle avec une flèche pour un différentiel. La convention des couleurs est stricte : brun pour la phase 1, noir pour la phase 2, gris pour la phase 3, bleu pour le neutre, vert-jaune pour la terre.

Un bon schéma PDF mentionne pour chaque circuit : le calibre du disjoncteur en ampères, la section du câble en mm², le type de protection différentielle, et la destination (prise cuisine, éclairage chambre, borne VE…).

Si vous installez un système d’alarme connecté comme un transmetteur Diagral, prévoyez un circuit dédié dans le tableau, idéalement sur une phase distincte de vos équipements sensibles, pour éviter toute perturbation électrique.

Norme NF C 15-100 : ce que le schéma doit respecter

La norme NF C 15-100, toujours en vigueur en 2026, encadre strictement la conception des installations électriques domestiques. Pour le triphasé, elle impose un différentiel sélectif 500 mA de type S en amont des différentiels 30 mA, une protection contre les surtensions (parafoudre obligatoire dans certaines zones), et un nombre minimum de circuits selon la surface du logement.

La norme impose aussi que chaque circuit soit clairement identifié dans le tableau par une légende récapitulative. Sans cette légende, le tableau ne sera pas validé par le Consuel, et votre installation ne sera pas reconnue conforme.

En 2026, les règles intègrent aussi des préconisations pour les bornes de recharge IRVE et les batteries domestiques, devenus courants dans les maisons individuelles. Ces équipements nécessitent des circuits dédiés clairement identifiés sur le schéma.

Où trouver un schéma tableau électrique triphasé maison individuelle en pdf ?

Les fabricants comme Legrand, Schneider Electric ou Hager proposent des logiciels gratuits en ligne — XL Pro, Resi9, Ekinoxe — qui génèrent automatiquement un PDF du schéma selon les circuits renseignés. Ces outils sont pensés pour les professionnels, mais restent accessibles aux particuliers avertis.

Les électriciens agréés livrent toujours un dossier technique complet à la fin du chantier, PDF de schéma inclus. Si vous reprenez une maison sans schéma disponible, un électricien peut reconstituer le schéma à partir de l’installation existante, ce qui est fortement recommandé avant tout travaux.

Des modèles génériques circulent en ligne, mais ce sont des bases à personnaliser : un schéma réellement utilisable doit être adapté à votre logement, votre puissance souscrite et vos équipements. Pour un projet touchant aussi à la structure, consultez notre guide sur le schéma coffrage linteau : modifications structurelles et travaux électriques vont souvent de pair.
